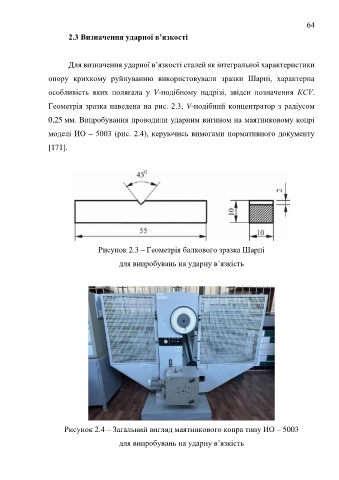

64

2.3 Визначення ударної в’язкості

Для визначення ударної в’язкості сталей як інтегральної характеристики

опору крихкому руйнуванню використовували зразки Шарпі, характерна

особливість яких полягала у V-подібному надрізі, звідси позначення КCV.

Геометрія зразка наведена на рис. 2.3, V-подібний концентратор з радіусом

0,25 мм. Випробування проводили ударним вигином на маятниковому копрі

моделі ИО – 5003 (рис. 2.4), керуючись вимогами нормативного документу

[171].

Рисунок 2.3 – Геометрія балкового зразка Шарпі

для випробувань на ударну в’язкість

Рисунок 2.4 – Загальний вигляд маятникового копра типу ИО – 5003
для випробувань на ударну в’язкість
