63

Швидкість активного переміщення затискача зразків складала 0,5 мм/хв,

це типова швидкість навантаження зразків для експериментів на розтяг.

Випробовували циліндричні зразки, геометрія яких наведена на рис. 2.2. Для

-1
-3
них швидкість деформування складала 3∙10 с .

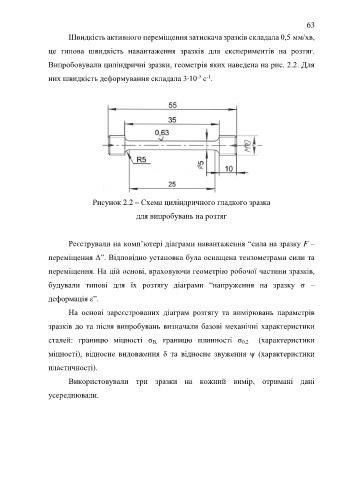

Рисунок 2.2 – Схема циліндричного гладкого зразка
для випробувань на розтяг

Реєстрували на комп’ютері діаграми навантаження “сила на зразку F –

переміщення Δ”. Відповідно установка була оснащена тензометрами сили та
переміщення. На цій основі, враховуючи геометрію робочої частини зразків,

будували типові для їх розтягу діаграми “напруження на зразку σ –
деформація ε”.

На основі зареєстрованих діаграм розтягу та вимірювань параметрів
зразків до та після випробувань визначали базові механічні характеристики

сталей: границю міцності σ В, границю плинності σ 0,2 (характеристики

міцності), відносне видовження δ та відносне звуження ψ (характеристики

пластичності).

Використовували три зразки на кожний вимір, отримані дані

усереднювали.
