Page 61 - Дисертаця Венгринюк

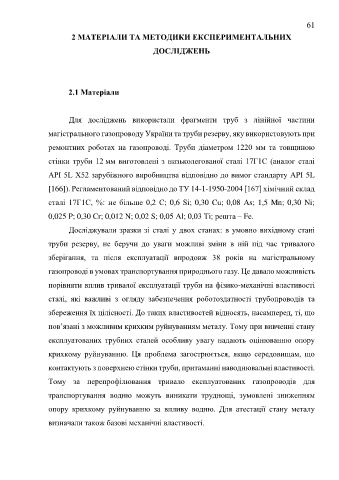

61

2 МАТЕРІАЛИ ТА МЕТОДИКИ ЕКСПЕРИМЕНТАЛЬНИХ

ДОСЛІДЖЕНЬ

2.1 Матеріали

Для досліджень використали фрагменти труб з лінійної частини

магістрального газопроводу України та труби резерву, яку використовують при

ремонтних роботах на газопроводі. Труби діаметром 1220 мм та товщиною

стінки труби 12 мм виготовлені з низьколегованої сталі 17Г1С (аналог сталі

API 5L Х52 зарубіжного виробництва відповідно до вимог стандарту API 5L

[166]). Регламентований відповідно до ТУ 14-1-1950-2004 [167] хімічний склад

сталі 17Г1С, %: не більше 0,2 С; 0,6 Si; 0,30 Cu; 0,08 As; 1,5 Mn; 0,30 Ni;
0,025 P; 0,30 Cr; 0,012 N; 0,02 S; 0,05 Al; 0,03 Ti; решта – Fe.

Досліджували зразки зі сталі у двох станах: в умовно вихідному стані

труби резерву, не беручи до уваги можливі зміни в ній під час тривалого

зберігання, та після експлуатації впродовж 38 років на магістральному
газопроводі в умовах транспортування природнього газу. Це давало можливість

порівняти вплив тривалої експлуатації труби на фізико-механічні властивості
сталі, які важливі з огляду забезпечення роботоздатності трубопроводів та

збереження їх цілісності. До таких властивостей відносять, насамперед, ті, що
пов’язані з можливим крихким руйнуванням металу. Тому при вивченні стану

експлуатованих трубних сталей особливу увагу надають оцінюванню опору

крихкому руйнуванню. Ця проблема загострюється, якщо середовищам, що

контактують з поверхнею стінки труби, притаманні наводнювальні властивості.

Тому за перепрофілювання тривало експлуатованих газопроводів для

транспортування водню можуть виникати труднощі, зумовлені зниженням

опору крихкому руйнуванню за впливу водню. Для атестації стану металу

визначали також базові механічні властивості.
