Page 69 - Дисертаця Венгринюк

69

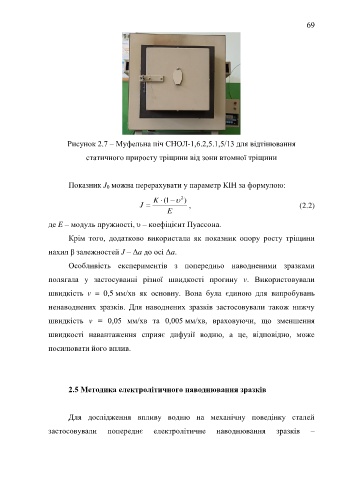

Рисунок 2.7 – Муфельна піч СНОЛ-1,6.2,5.1,5/13 для відтінювання

статичного приросту тріщини від зони втомної тріщини

Показник J 0 можна перерахувати у параметр КІН за формулою:

K 1 ( −  2 )

J = , (2.2)
E
де E – модуль пружності, υ – коефіцієнт Пуассона.

Крім того, додатково використали як показник опору росту тріщини

нахил β залежностей J – Δa до осі Δa.

Особливість експериментів з попередньо наводненими зразками

полягала у застосуванні різної швидкості прогину v. Використовували

швидкість v = 0,5 мм/хв як основну. Вона була єдиною для випробувань

ненаводнених зразків. Для наводнених зразків застосовували також нижчу

швидкість v = 0,05 мм/хв та 0,005 мм/хв, враховуючи, що зменшення

швидкості навантаження сприяє дифузії водню, а це, відповідно, може

посилювати його вплив.

2.5 Методика електролітичного наводнювання зразків

Для дослідження впливу водню на механічну поведінку сталей

застосовували попереднє електролітичне наводнювання зразків –
