                  Це давало можливість визначати приріст тріщини Δa і будувати залежності J

                  – Δa (J – R криві).

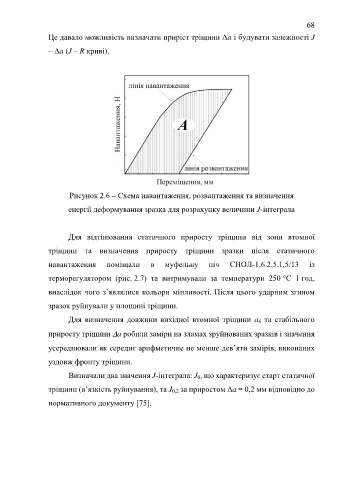

                         Рисунок 2.6 – Схема навантаження, розвантаження та визначення

                         енергії деформування зразка для розрахунку величини J-інтеграла



                         Для  відтінювання  статичного  приросту  тріщини  від  зони  втомної

                  тріщини  та  визначення  приросту  тріщини  зразки  після  статичного

                  навантаження        поміщали        в    муфельну       піч     СНОЛ-1,6.2,5.1,5/13         із

                  терморегулятором  (рис. 2.7)  та  витримували  за  температури  250 °С  1 год,

                  внаслідок чого з’являлися кольори мінливості. Після цього ударним згинoм

                  зразок руйнували у площині тріщини.

                         Для  визначення  довжини  вихідної  втомної  тріщини  a 0  та  стабільного

                  приросту тріщини a робили заміри на зламах зруйнованих зразків і значення

                  усереднювали як середнє арифметичне не менше дев’яти замірів, виконаних

                  уздовж фронту тріщини.

                         Визначали два значення J-інтеграла: J 0, що характеризує старт статичної

                  тріщини (в’язкість руйнування), та J 0,2 за приростом Δa = 0,2 мм відповідно до

                  нормативного документу [75].
