концентраційної поляризації по кисню, що збільшує ефективність катодного

захисту.

1.4 Протекторний захист трубопроводів

У 1824 р Гемфрі Деві вперше запропонував протекторний захист.

Гемфрі Деві запропонував захистити мідну обшивку корабля за допомогою

прикріплених до неї залізних (або цинкових) блоків при співвідношенні

поверхонь заліза і міді 1: 100. Протекторний захист – різновидність

електрохімічного (рис. 1.7).

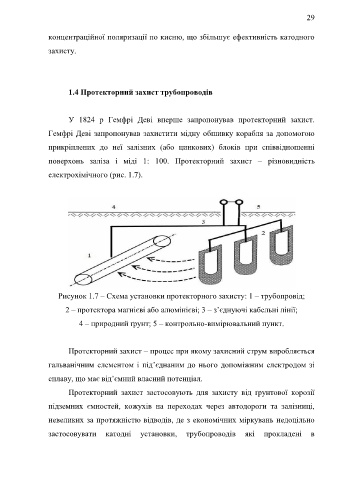

Рисунок 1.7 – Схема установки протекторного захисту: 1 – трубопровід;

2 – протектора магнієві або алюмінієві; 3 – з’єднуючі кабельні лінії;

4 – природний ґрунт; 5 – контрольно-вимірювальний пункт.

Протекторний захист – процес при якому захисний струм виробляється

гальванічним елементом і під’єднаним до нього допоміжним електродом зі

сплаву, що має від’ємний власний потенціал.

Протекторний захист застосовують для захисту від ґрунтової корозії

підземних ємностей, кожухів на переходах через автодороги та залізниці,

невеликих за протяжністю відводів, де з економічних міркувань недоцільно

застосовувати катодні установки, трубопроводів які прокладені в
