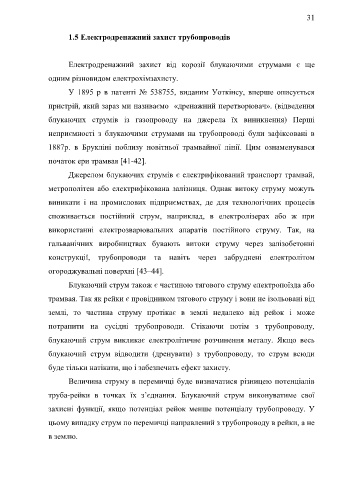

Page 31 - Dys_Usov 2021

31

1.5 Електродренажний захист трубопроводів

Електродренажний захист від корозії блукаючими струмами є ще
одним різновидом електрохімзахисту.

У 1895 р в патенті № 538755, виданим Уоткінсу, вперше описується

пристрій, який зараз ми називаємо «дренажний перетворювач». (відведення

блукаючих струмів із газопроводу на джерела їх виникнення) Перші

неприємності з блукаючими струмами на трубопроводі були зафіксовані в

1887р. в Брукліні поблизу новітньої трамвайної лінії. Цим ознаменувався

початок ери трамвая [41-42].
Джерелом блукаючих струмів є електрифікований транспорт трамвай,

метрополітен або електрифікована залізниця. Однак витоку струму можуть

виникати і на промислових підприємствах, де для технологічних процесів

споживається постійний струм, наприклад, в електролізерах або ж при

використанні електрозварювальних апаратів постійного струму. Так, на

гальванічних виробництвах бувають витоки струму через залізобетонні

конструкції, трубопроводи та навіть через забруднені електролітом

огороджувальні поверхні [43–44].

Блукаючий струм також є частиною тягового струму електропоїзда або
трамвая. Так як рейки є провідником тягового струму і вони не ізольовані від

землі, то частина струму протікає в землі недалеко від рейок і може
потрапити на сусідні трубопроводи. Стікаючи потім з трубопроводу,

блукаючий струм викликає електролітичне розчинення металу. Якщо весь
блукаючий струм відводити (дренувати) з трубопроводу, то струм всюди

буде тільки натікати, що і забезпечить ефект захисту.

Величина струму в перемичці буде визначатися різницею потенціалів

труба-рейки в точках їх з’єднання. Блукаючий струм виконуватиме свої

захисні функції, якщо потенціал рейок менше потенціалу трубопроводу. У

цьому випадку струм по перемичці направлений з трубопроводу в рейки, а не

в землю.
