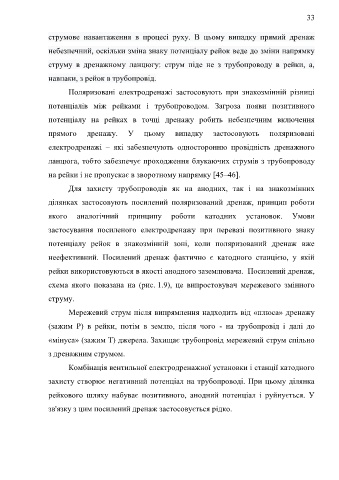

33

струмове навантаження в процесі руху. В цьому випадку прямий дренаж

небезпечний, оскільки зміна знаку потенціалу рейок веде до зміни напрямку

струму в дренажному ланцюгу: струм піде не з трубопроводу в рейки, а,

навпаки, з рейок в трубопровід.

Поляризовані електродренажі застосовують при знакозмінній різниці

потенціалів між рейками і трубопроводом. Загроза появи позитивного

потенціалу на рейках в точці дренажу робить небезпечним включення

прямого дренажу. У цьому випадку застосовують поляризовані

електродренажі – які забезпечують односторонню провідність дренажного

ланцюга, тобто забезпечує проходження блукаючих струмів з трубопроводу

на рейки і не пропускає в зворотному напрямку [45–46].
Для захисту трубопроводів як на анодних, так і на знакозмінних

ділянках застосовують посилений поляризований дренаж, принцип роботи

якого аналогічний принципу роботи катодних установок. Умови

застосування посиленого електродренажу при перевазі позитивного знаку

потенціалу рейок в знакозмінній зоні, коли поляризований дренаж вже

неефективний. Посилений дренаж фактично є катодного станцією, у якій

рейки використовуються в якості анодного заземлювача. Посилений дренаж,

схема якого показана на (рис. 1.9), це випростовувач мережевого змінного

струму.

Мережевий струм після випрямлення надходить від «плюса» дренажу
(зажим Р) в рейки, потім в землю, після чого - на трубопровід і далі до

«мінуса» (зажим Т) джерела. Захищає трубопровід мережевий струм спільно

з дренажним струмом.

Комбінація вентильної електродренажної установки і станції катодного

захисту створює негативний потенціал на трубопроводі. При цьому ділянка

рейкового шляху набуває позитивного, анодний потенціал і руйнується. У

зв'язку з цим посилений дренаж застосовується рідко.
