25

(метал), яка потребує захисту, приєднується до від’ємного полюсу (в якості

катоду), а до позитивного полюсу – електроди анодного заземлення.

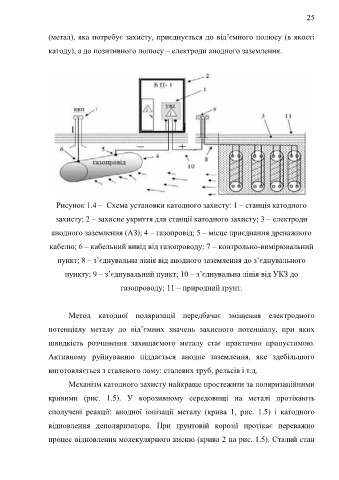

Рисунок 1.4 – Схема установки катодного захисту: 1 – станція катодного

захисту; 2 – захисне укриття для станції катодного захисту; 3 – електроди

анодного заземлення (АЗ); 4 – газопровід; 5 – місце приєднання дренажного

кабелю; 6 – кабельний вивід від газопроводу; 7 – контрольно-вимірювальний

пункт; 8 – з’єднувальна лінія від анодного заземлення до з’єднувального

пункту; 9 – з’єднувальний пункт; 10 – з’єднувальна лінія від УКЗ до

газопроводу; 11 – природний ґрунт.

Метод катодної поляризації передбачає зміщення електродного

потенціалу металу до від’ємних значень захисного потенціалу, при яких

швидкість розчинення захищаємого металу стає практично припустимою.

Активному руйнуванню піддається анодне заземлення, яке здебільшого

виготовляється з сталевого лому: сталевих труб, рельсів і т.д.
Механізм катодного захисту найкраще простежити за поляризаційними

кривими (рис. 1.5). У корозивному середовищі на металі протікають

сполучені реакції: анодної іонізації металу (крива 1, рис. 1.5) і катодного

відновлення деполяризатора. При ґрунтовій корозії протікає переважно

процес відновлення молекулярного кисню (крива 2 на рис. 1.5). Сталий стан
