24

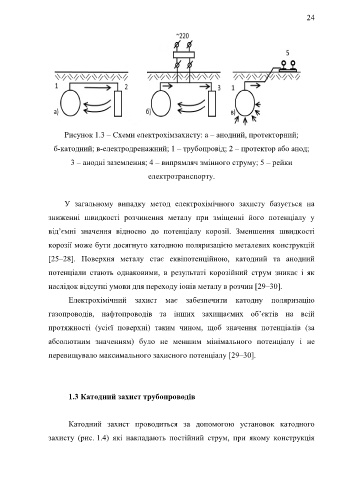

Рисунок 1.3 – Схеми електрохімзахисту: а – анодний, протекторний;

б-катодний; в-електродренажний; 1 – трубопровід; 2 – протектор або анод;

3 – анодні заземлення; 4 – випрямляч змінного струму; 5 – рейки

електротранспорту.

У загальному випадку метод електрохімічного захисту базується на

зниженні швидкості розчинення металу при зміщенні його потенціалу у

від’ємні значення відносно до потенціалу корозії. Зменшення швидкості

корозії може бути досягнуто катодною поляризацією металевих конструкцій

[25–28]. Поверхня металу стає еквіпотенційною, катодний та анодний

потенціали стають однаковими, в результаті корозійний струм зникає і як

наслідок відсутні умови для переходу іонів металу в розчин [29–30].

Електрохімічний захист має забезпечити катодну поляризацію

газопроводів, нафтопроводів та інших захищаємих об’єктів на всій

протяжності (усієї поверхні) таким чином, щоб значення потенціалів (за

абсолютним значенням) було не меншим мінімального потенціалу і не

перевищувало максимального захисного потенціалу [29–30].

1.3 Катодний захист трубопроводів

Катодний захист проводиться за допомогою установок катодного

захисту (рис. 1.4) які накладають постійний струм, при якому конструкція
