потенціалу за конкретних умов у напрямку негативних значень, ніж
мінімальне, не буде зменшувати швидкість корозії.
Але практика використання катодного захисту показує, що для
забезпечення найбільшої довжини захищаємої ділянки трубопроводу з
неякісним ізоляційним покриттям, доволі часто встановлюють високий
від’ємний розмір потенціалу.
Механізм дії катодного захисту зовнішнім струмом, можемо побачити
розглянувши його електричну схему (рис. 1.6).

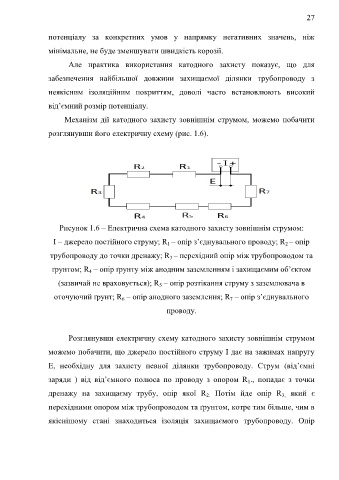

Рисунок 1.6 – Електрична схема катодного захисту зовнішнім струмом:
І – джерело постійного струму; R – опір з’єднувального проводу; R – опір
2
1
трубопроводу до точки дренажу; R – перехідний опір між трубопроводом та
3
ґрунтом; R – опір ґрунту між анодним заземленням і захищаємим об’єктом
4
(зазвичай не враховується); R – опір розтікання струму з заземлювача в
5
оточуючий ґрунт; R – опір анодного заземлення; R – опір з’єднувального
7
6
проводу.
Розглянувши електричну схему катодного захисту зовнішнім струмом
можемо побачити, що джерело постійного струму І дає на зажимах напругу
Е, необхідну для захисту певної ділянки трубопроводу. Струм (від’ємні
заряди ) від від’ємного полюса по проводу з опором R ., попадає з точки
1
дренажу на захищаєму трубу, опір якої R Потім йде опір R який є
3,
2.
перехідними опором між трубопроводом та ґрунтом, котре тим більше, чим в
якіснішому стані знаходиться ізоляція захищаємого трубопроводу. Опір
