Найпростіша електродренажна установка – кабельна перемичка між
трубопроводом і рейками (рис. 1.8).

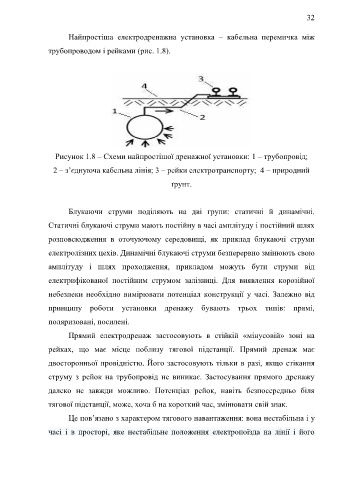

Рисунок 1.8 – Схеми найпростішої дренажної установки: 1 – трубопровід;
2 – з’єднуюча кабельна лінія; 3 – рейки електротранспорту; 4 – природний
ґрунт.
Блукаючи струми поділяють на дві групи: статичні й динамічні.
Статичні блукаючі струми мають постійну в часі амплітуду і постійний шлях
розповсюдження в оточуючому середовищі, як приклад блукаючі струми
електролізних цехів. Динамічні блукаючі струми безперервно змінюють свою
амплітуду і шлях проходження, прикладом можуть бути струми від
електрифікованої постійним струмом залізниці. Для виявлення корозійної
небезпеки необхідно вимірювати потенціал конструкції у часі. Залежно від
принципу роботи установки дренажу бувають трьох типів: прямі,
поляризовані, посилені.
Прямий електродренаж застосовують в стійкій «мінусовій» зоні на
рейках, що має місце поблизу тягової підстанції. Прямий дренаж має
двосторонньої провідністю. Його застосовують тільки в разі, якщо стікання
струму з рейок на трубопровід не виникає. Застосування прямого дренажу
далеко не завжди можливо. Потенціал рейок, навіть безпосередньо біля
тягової підстанції, може, хоча б на короткий час, змінювати свій знак.
Це пов’язано з характером тягового навантаження: вона нестабільна і у
часі і в просторі, яке нестабільне положення електропоїзда на лінії і його
