34

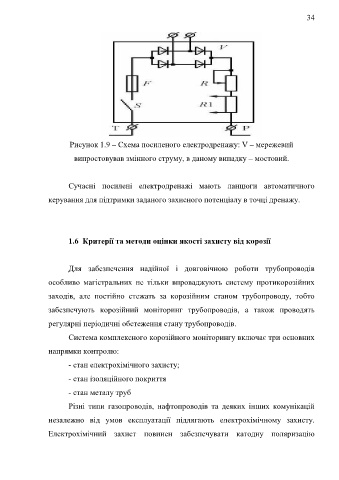

Рисунок 1.9 – Схема посиленого електродренажу: V – мережевий
випростовував змінного струму, в даному випадку – мостовий.
Сучасні посилені електродренажі мають ланцюги автоматичного
керування для підтримки заданого захисного потенціалу в точці дренажу.
1.6 Критерії та методи оцінки якості захисту від корозії
Для забезпечення надійної і довговічною роботи трубопроводів
особливо магістральних не тільки впроваджують систему протикорозійних
заходів, але постійно стежать за корозійним станом трубопроводу, тобто
забезпечують корозійний моніторинг трубопроводів, а також проводять
регулярні періодичні обстеження стану трубопроводів.
Система комплексного корозійного моніторингу включає три основних
напрямки контролю:
- стан електрохімічного захисту;
- стан ізоляційного покриття
- стан металу труб
Різні типи газопроводів, нафтопроводів та деяких інших комунікацій
незалежно від умов експлуатації підлягають електрохімічному захисту.
Електрохімічний захист повинен забезпечувати катодну поляризацію
