62

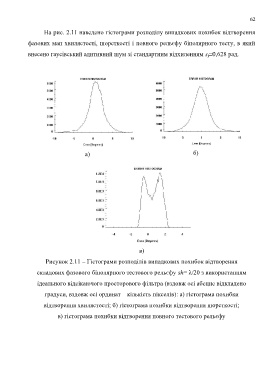

На рис. 2.11 наведено гістограми розподілу випадкових похибок відтворення

фазових мап хвилястості, шорсткості і повного рельєфу біполярного тесту, в який

внесено гаусівський адитивний шум зі стандартним відхиленням s j=0,628 рад.

а) б)

в)

Рисунок 2.11 – Гістограми розподілів випадкових похибок відтворення

складових фазового біполярного тестового рельєфу sh= λ/20 з використанням

ідеального відсікаючого просторового фільтра (вздовж осі абсцис відкладено
градуси, вздовж осі ординат – кількість пікселів): а) гістограма похибки

відтворення хвилястості; б) гістограма похибки відтворення шорсткості;
в) гістограма похибки відтворення повного тестового рельєфу
