60


                      0       20       40      60       80      100     120      140     160      180     200
                    1

                   0,5
                    0

                  -0,5

                   -1
                  -1,5

                   -2
                  -2,5

                   -3
                                                  90     180      360      45     0

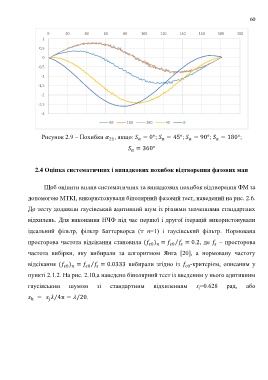

                   Рисунок 2.9 – Похибки  , якщо:  = 0°;  = 45°;  = 90°;  = 180°;



                                                 21

                                                           = 360°


                 2.4 Оцінка систематичних і випадкових похибок відтворення фазових мап



                     Щоб оцінити вплив систематичних та випадкових похибок відтворення ФМ за

             допомогою МТКІ, використовували біполярний фазовий тест, наведений на рис. 2.6.

             До тесту додавали гаусівський адитивний шум із різними значеннями стандартних

             відхилень. Для виконання НЧФ під час першої і другої ітерацій використовували

             ідеальний  фільтр,  фільтр  Баттерворса  (т  n=1)  і  гаусівський  фільтр.  Нормована

             просторова частота відсікання становила ( ) =  ⁄                = 0.2, де   – просторова
                                                                   0
                                                                            0


             частота  вибірки,  яку  вибирали  за  алгоритмом  Янга  [20],  а  нормовану  частоту
             відсікання  ( ) =  ⁄       = 0.0333  вибирали  згідно  із   -критерієм,  описаним  у
                                       0
                             0
                                                                                   0

             пункті 2.1.2. На рис. 2.10,а наведено біполярний тест із введеним у нього адитивним
             гаусівським        шумом       зі    стандартним        відхиленням        s j=0.628     рад,    або

                =     4π =  20.
                         ⁄
                                   ⁄
