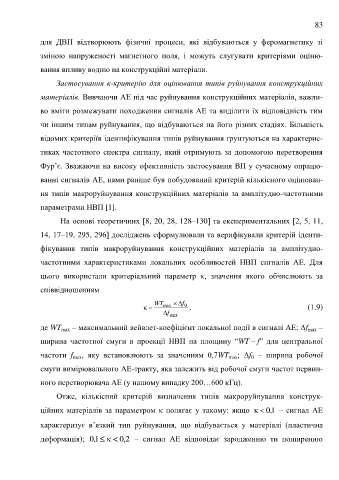

83

для ДВП відтворюють фізичні процеси, які відбуваються у феромагнетику зі

зміною напруженості магнетного поля, і можуть слугувати критеріями оціню-

вання впливу водню на конструкційні матеріали.

Застосування κ-критерію для оцінювання типів руйнування конструкційних

матеріалів. Вивчаючи АЕ під час руйнування конструкційних матеріалів, важли-

во вміти розмежувати походження сигналів АЕ та виділити їх відповідність тим

чи іншим типам руйнування, що відбуваються на його різних стадіях. Більшість

відомих критеріїв ідентифікування типів руйнування ґрунтуються на характерис-

тиках частотного спектра сигналу, який отримують за допомогою перетворення

Фур’є. Зважаючи на високу ефективність застосування ВП у сучасному опрацю-

ванні сигналів АЕ, нами раніше був побудований критерій кількісного оцінюван-

ня типів макроруйнування конструкційних матеріалів за амплітудно-частотними

параметрами НВП [1].

На основі теоретичних [8, 20, 28, 128–130] та експериментальних [2, 5, 11,
14, 17–19, 295, 296] досліджень сформулювали та верифікували критерій іденти-

фікування типів макроруйнування конструкційних матеріалів за амплітудно-
частотними характеристиками локальних особливостей НВП сигналів АЕ. Для

цього використали критеріальний параметр κ, значення якого обчислюють за
співвідношенням

WT  f 
  max 0 , (1.9)
f  max

де WT max – максимальний вейвлет-коефіцієнт локальної події в сигналі АЕ; Δf max –

ширина частотної смуги в проекції НВП на площину “WT – f” для центральної

частоти f max , яку встановлюють за значенням 0,7WT max ; Δf – ширина робочої
0
смуги вимірювального АЕ-тракту, яка залежить від робочої смуги частот первин-

ного перетворювача АЕ (у нашому випадку 200…600 кГц).

Отже, кількісний критерій визначення типів макроруйнування конструк-

ційних матеріалів за параметром κ полягає у такому: якщо   1 , 0 – сигнал АЕ

характеризує в’язкий тип руйнування, що відбувається у матеріалі (пластична

деформація); ,0    2 , 0 – сигнал АЕ відповідає зародженню ти поширенню
1
