Page 60 - dyser_Stankevych

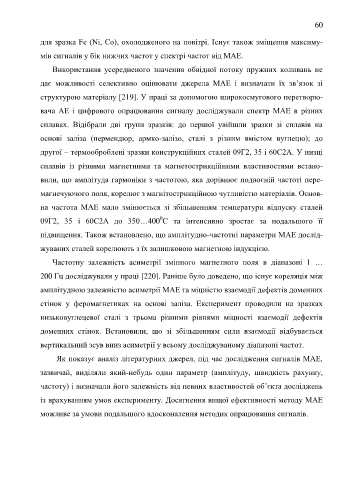

60

для зразка Fe (Ni, Co), охолодженого на повітрі. Існує також зміщення максиму-

мів сигналів у бік нижчих частот у спектрі частот від MAE.

Використання усередненого значення обвідної потоку пружних коливань не

дає можливості селективно оцінювати джерела МАЕ і визначати їх зв’язок зі

структурою матеріалу [219]. У праці за допомогою широкосмугового перетворю-

вача АЕ і цифрового опрацювання сигналу досліджували спектр МАЕ в різних

сплавах. Відібрали дві групи зразків: до першої увійшли зразки зі сплавів на

основі заліза (пермендюр, армко-залізо, сталі з різним вмістом вуглецю); до

другої – термооброблені зразки конструкційних сталей 09Г2, 35 і 60С2А. У низці

сплавів із різними магнетними та магнетострикційними властивостями встано-

вили, що амплітуда гармоніки з частотою, яка дорівнює подвоєній частоті пере-

магнечуючого поля, корелює з магнітострикційною чутливістю матеріалів. Основ-

на частота МАЕ мало змінюється зі збільшенням температури відпуску сталей

0
09Г2, 35 і 60С2А до 350…400 С та інтенсивно зростає за подальшого її
підвищення. Також встановлено, що амплітудно-частотні параметри МАЕ дослід-

жуваних сталей корелюють з їх залишковою магнетною індукцією.
Частотну залежність асиметрії змінного магнетного поля в діапазоні 1 …

200 Гц досліджували у праці [220]. Раніше було доведено, що існує кореляція між
амплітудною залежністю асиметрії МАЕ та міцністю взаємодії дефектів доменних

стінок у феромагнетиках на основі заліза. Експеримент проводили на зразках

низьковуглецевої сталі з трьома різними рівнями міцності взаємодії дефектів

доменних стінок. Встановили, що зі збільшенням сили взаємодії відбувається

вертикальний зсув вниз асиметрії у всьому досліджуваному діапазоні частот.

Як показує аналіз літературних джерел, під час дослідження сигналів МАЕ,

зазвичай, виділяли який-небудь один параметр (амплітуду, швидкість рахунку,

частоту) і визначали його залежність від певних властивостей об’єкта досліджень

із врахуванням умов експерименту. Досягнення вищої ефективності методу МАЕ

можливе за умови подальшого вдосконалення методик опрацювання сигналів.
