Page 57 - dyser_Stankevych

57

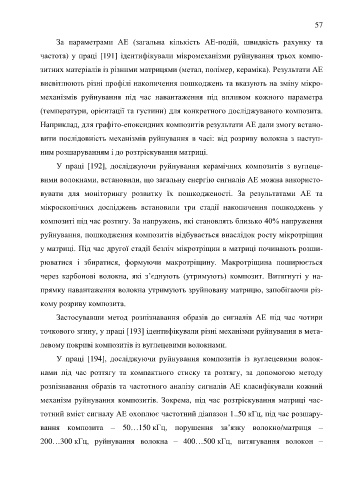

За параметрами АЕ (загальна кількість АЕ-подій, швидкість рахунку та

частота) у праці [191] ідентифікували мікромеханізми руйнування трьох компо-

зитних матеріалів із різними матрицями (метал, полімер, кераміка). Результати AE

висвітлюють різні профілі накопичення пошкоджень та вказують на зміну мікро-

механізмів руйнування під час навантаження під впливом кожного параметра

(температури, орієнтації та густини) для конкретного досліджуваного композита.

Наприклад, для графіто-епоксидних композитів результати АЕ дали змогу встано-

вити послідовність механізмів руйнування в часі: від розриву волокна з наступ-

ним розшаруванням і до розтріскування матриці.

У праці [192], досліджуючи руйнування керамічних композитів з вуглеце-

вими волокнами, встановили, що загальну енергію сигналів АЕ можна використо-

вувати для моніторингу розвитку їх пошкодженості. За результатами АЕ та

мікроскопічних досліджень встановили три стадії накопичення пошкоджень у

композиті під час розтягу. За напружень, які становлять близько 40% напруження
руйнування, пошкодження композитів відбувається внаслідок росту мікротріщин

у матриці. Під час другої стадії безліч мікротріщин в матриці починають розши-
рюватися і збиратися, формуючи макротріщину. Макротріщина поширюється

через карбонові волокна, які з’єднують (утримують) композит. Витягнуті у на-
прямку навантаження волокна утримують зруйновану матрицю, запобігаючи різ-

кому розриву композита.

Застосувавши метод розпізнавання образів до сигналів АЕ під час чотири

точкового згину, у праці [193] ідентифікували різні механізми руйнування в мета-

левому покриві композитів із вуглецевими волокнами.

У праці [194], досліджуючи руйнування композитів із вуглецевими волок-

нами під час розтягу та компактного стиску та розтягу, за допомогою методу

розпізнавання образів та частотного аналізу сигналів АЕ класифікували кожний

механізм руйнування композитів. Зокрема, під час розтріскування матриці час-

тотний вміст сигналу АЕ охоплює частотний діапазон 1..50 кГц, під час розшару-

вання композита – 50…150 кГц, порушення зв’язку волокно/матриця –

200…300 кГц, руйнування волокна – 400…500 кГц, витягування волокон –
