40
а б в

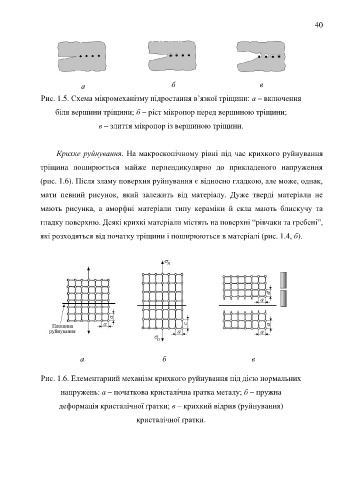

Рис. 1.5. Схема мікромеханізму підростання в’язкої тріщини: а – включення
біля вершини тріщини; б – ріст мікропор перед вершиною тріщини;
в – злиття мікропор із вершиною тріщини.
Крихке руйнування. На макроскопічному рівні під час крихкого руйнування
тріщина поширюється майже перпендикулярно до прикладеного напруження
(рис. 1.6). Після зламу поверхня руйнування є відносно гладкою, але може, однак,
мати певний рисунок, який залежить від матеріалу. Дуже тверді матеріали не
мають рисунка, а аморфні матеріали типу кераміки й скла мають блискучу та
гладку поверхню. Деякі крихкі матеріали містять на поверхні “рівчаки та гребені”,
які розходяться від початку тріщини і поширюються в матеріалі (рис. 1.4, б).
а б в
Рис. 1.6. Елементарний механізм крихкого руйнування під дією нормальних
напружень: а – початкова кристалічна ґратка металу; б – пружна
деформація кристалічної ґратки; в – крихкий відрив (руйнування)
кристалічної ґратки.
