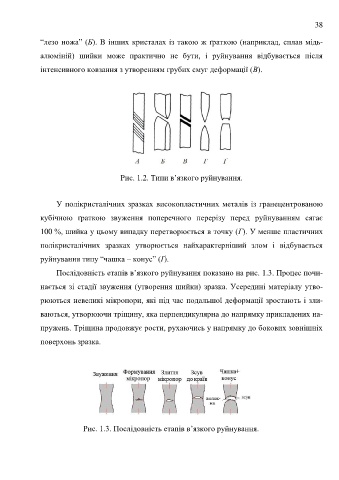

38

“лезо ножа” (Б). В інших кристалах із такою ж ґраткою (наприклад, сплав мідь-

алюміній) шийки може практично не бути, і руйнування відбувається після

інтенсивного ковзання з утворенням грубих смуг деформації (В).

Рис. 1.2. Типи в’язкого руйнування.

У полікристалічних зразках високопластичних металів із гранецентрованою

кубічною ґраткою звуження поперечного перерізу перед руйнуванням сягає

100 %, шийка у цьому випадку перетворюється в точку (Г). У менше пластичних

полікристалічних зразках утворюється найхарактерніший злом і відбувається

руйнування типу “чашка – конус” (Ґ).

Послідовність етапів в’язкого руйнування показано на рис. 1.3. Процес почи-

нається зі стадії звуження (утворення шийки) зразка. Усередині матеріалу утво-

рюються невеликі мікропори, які під час подальшої деформації зростають і зли-

ваються, утворюючи тріщину, яка перпендикулярна до напрямку прикладених на-

пружень. Тріщина продовжує рости, рухаючись у напрямку до бокових зовнішніх

поверхонь зразка.

Рис. 1.3. Послідовність етапів в’язкого руйнування.
