Page 183 - dyser_Stankevych

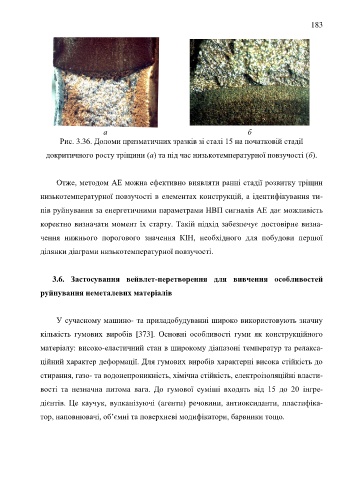

183

а б
Рис. 3.36. Доломи призматичних зразків зі сталі 15 на початковій стадії

докритичного росту тріщини (а) та під час низькотемпературної повзучості (б).

Отже, методом АЕ можна ефективно виявляти ранні стадії розвитку тріщин

низькотемпературної повзучості в елементах конструкцій, а ідентифікування ти-

пів руйнування за енергетичними параметрами НВП сигналів АЕ дає можливість

коректно визначати момент їх старту. Такій підхід забезпечує достовірне визна-

чення нижнього порогового значення КІН, необхідного для побудови першої

ділянки діаграми низькотемпературної повзучості.

3.6. Застосування вейвлет-перетворення для вивчення особливостей

руйнування неметалевих матеріалів

У сучасному машино- та приладобудуванні широко використовують значну

кількість гумових виробів [373]. Основні особливості гуми як конструкційного

матеріалу: високо-еластичний стан в широкому діапазоні температур та релакса-

ційний характер деформації. Для гумових виробів характерні висока стійкість до

стирання, газо- та водонепроникність, хімічна стійкість, електроізоляційні власти-

вості та незначна питома вага. До гумової суміші входять від 15 до 20 інгре-

дієнтів. Це каучук, вулканізуючі (агенти) речовини, антиоксиданти, пластифіка-

тор, наповнювачі, об’ємні та поверхневі модифікатори, барвники тощо.
