186

а б в

г ґ д

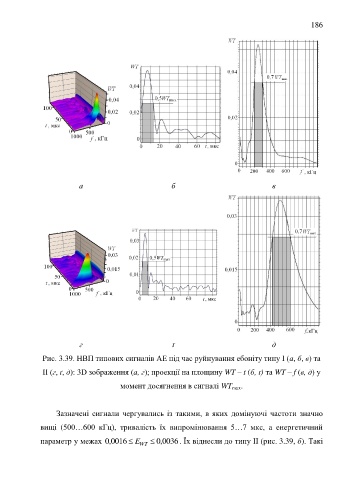

Рис. 3.39. НВП типових сигналів АЕ під час руйнування ебоніту типу І (а, б, в) та

ІІ (г, ґ, д): 3D зображення (а, г); проекції на площину WT – t (б, ґ) та WT – f (в, д) у

момент досягнення в сигналі WT max .

Зазначені сигнали чергувались із такими, в яких домінуючі частоти значно

вищі (500…600 кГц), тривалість їх випромінювання 5…7 мкс, а енергетичний

параметр у межах 0016,0  E WT  , 0 0036. Їх віднесли до типу ІІ (рис. 3.39, б). Такі
