Page 181 - dyser_Stankevych
P. 181
181
а б

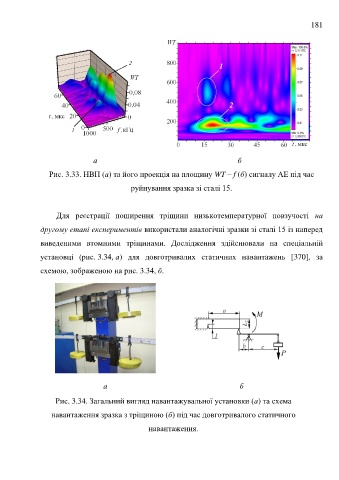

Рис. 3.33. НВП (а) та його проекція на площину WT – f (б) сигналу АЕ під час
руйнування зразка зі сталі 15.
Для реєстрації поширення тріщини низькотемпературної повзучості на
другому етапі експериментів використали аналогічні зразки зі сталі 15 із наперед
виведеними втомними тріщинами. Дослідження здійснювали на спеціальній
установці (рис. 3.34, а) для довготривалих статичних навантажень [370], за
схемою, зображеною на рис. 3.34, б.
а б
Рис. 3.34. Загальний вигляд навантажувальної установки (а) та схема
навантаження зразка з тріщиною (б) під час довготривалого статичного
навантаження.
