185

Експерименти виконували на розривній машині типу СВР-5 зі швидкістю

-7
навантаження 4х10 м/с. Умови випроб та налаштування вимірювальної
апаратури аналогічні до попередніх досліджень.

У режимі постопрацювання будували діаграми руйнування (рис. 3.38) та

НВП зареєстрованих сигналів АЕ.

Як бачимо з рис. 3.38, уже на ранніх стадіях руйнування вимірювальна систе-

ма реєструвала сигнали АЕ, які мали порівняно невисокі амплітуди, що свідчить

про випромінювання незначної кількості енергії під час руйнування цього

матеріалу.

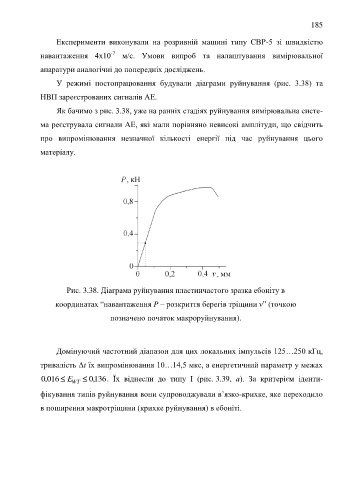

Рис. 3.38. Діаграма руйнування пластинчастого зразка ебоніту в

координатах “навантаження P – розкриття берегів тріщини ν” (точкою

позначено початок макроруйнування).

Домінуючий частотний діапазон для цих локальних імпульсів 125…250 кГц,

тривалість Δt їх випромінювання 10…14,5 мкс, а енергетичний параметр у межах

, 0 016  E WT  , 0 136. Їх віднесли до типу І (рис. 3.39, а). За критерієм іденти-

фікування типів руйнування вони супроводжували в’язко-крихке, яке переходило

в поширення макротріщини (крихке руйнування) в ебоніті.
