Page 187 - dyser_Stankevych

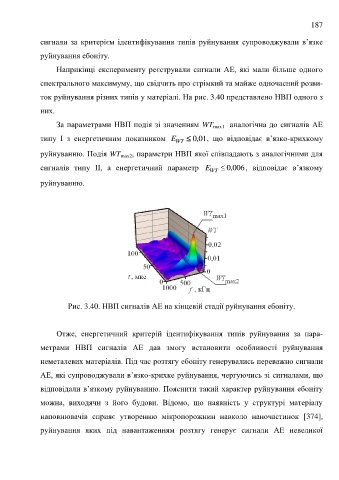

187

сигнали за критерієм ідентифікування типів руйнування супроводжували в’язке

руйнування ебоніту.

Наприкінці експерименту реєстрували сигнали АЕ, які мали більше одного

спектрального максимуму, що свідчить про стрімкий та майже одночасний розви-

ток руйнування різних типів у матеріалі. На рис. 3.40 представлено НВП одного з

них.

За параметрами НВП подія зі значенням WT max1 аналогічна до сигналів АЕ

типу І з енергетичним показником E WT  , 0 01, що відповідає в’язко-крихкому

руйнуванню. Подія WT max2 , параметри НВП якої співпадають з аналогічними для

сигналів типу ІІ, а енергетичний параметр E WT  , 0 006, відповідає в’язкому

руйнуванню.

Рис. 3.40. НВП сигналів АЕ на кінцевій стадії руйнування ебоніту.

Отже, енергетичний критерій ідентифікування типів руйнування за пара-

метрами НВП сигналів АЕ дав змогу встановити особливості руйнування

неметалевих матеріалів. Під час розтягу ебоніту генерувались переважно сигнали

АЕ, які супроводжували в’язко-крихке руйнування, чергуючись зі сигналами, що

відповідали в’язкому руйнуванню. Пояснити такий характер руйнування ебоніту

можна, виходячи з його будови. Відомо, що наявність у структурі матеріалу

наповнювачів сприяє утворенню мікропорожнин навколо наночастинок [374],

руйнування яких під навантаженням розтягу генерує сигнали АЕ невеликої
