Page 179 - dyser_Stankevych

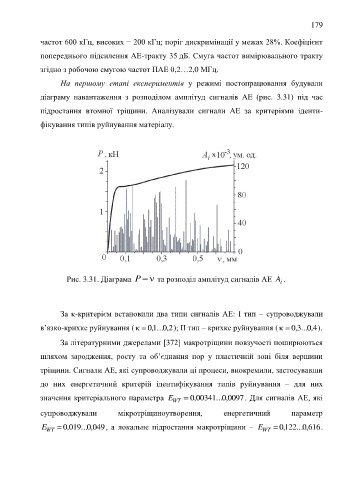

179

частот 600 кГц, високих − 200 кГц; поріг дискримінації у межах 28%. Коефіцієнт

попереднього підсилення АЕ-тракту 35 дБ. Смуга частот вимірювального тракту

згідно з робочою смугою частот ПАЕ 0,2…2,0 МГц.

На першому етапі експериментів у режимі постопрацювання будували

діаграму навантаження з розподілом амплітуд сигналів АЕ (рис. 3.31) під час

підростання втомної тріщини. Аналізували сигнали АЕ за критеріями іденти-

фікування типів руйнування матеріалу.

Рис. 3.31. Діаграма P  та розподіл амплітуд сигналів АЕ A .
i

За κ-критерієм встановили два типи сигналів АЕ: І тип – супроводжували

в’язко-крихке руйнування (  1 , 0 ... 2 , 0 ); ІІ тип – крихке руйнування (  3 , 0 ... 4 , 0 ).

За літературними джерелами [372] макротріщини повзучості поширюються

шляхом зародження, росту та об’єднання пор у пластичній зоні біля вершини

тріщини. Сигнали АЕ, які супроводжували ці процеси, виокремили, застосувавши

до них енергетичний критерій ідентифікування типів руйнування – для них

значення критеріального параметра E WT  , 0 00341 ... , 0 0097. Для сигналів АЕ, які

супроводжували мікротріщиноутворення, енергетичний параметр

E WT  , 0 019 ... , 0 049, а локальне підростання макротріщини – E WT  , 0 122 ... , 0 616.
