180

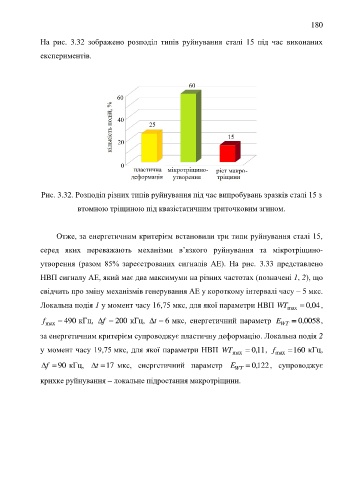

На рис. 3.32 зображено розподіл типів руйнування сталі 15 під час виконаних

експериментів.

Рис. 3.32. Розподіл різних типів руйнування під час випробувань зразків сталі 15 з

втомною тріщиною під квазістатичним триточковим згином.

Отже, за енергетичним критерієм встановили три типи руйнування сталі 15,

серед яких переважають механізми в’язкого руйнування та мікротріщино-

утворення (разом 85% зареєстрованих сигналів АЕ). На рис. 3.33 представлено

НВП сигналу АЕ, який має два максимуми на різних частотах (позначені 1, 2), що

свідчить про зміну механізмів генерування АЕ у короткому інтервалі часу – 5 мкс.

Локальна подія 1 у момент часу 16,75 мкс, для якої параметри НВП WT max  , 0 04,

f max  490 кГц, f  200 кГц, t  6 мкс, енергетичний параметр E WT  , 0 0058,

за енергетичним критерієм супроводжує пластичну деформацію. Локальна подія 2

у момент часу 19,75 мкс, для якої параметри НВП WT max  , 0 11, f max  160 кГц,

f  90 кГц, t  17 мкс, енергетичний параметр E WT  , 0 122, супроводжує

крихке руйнування – локальне підростання макротріщини.
