Page 178 - dyser_Stankevych
P. 178

178

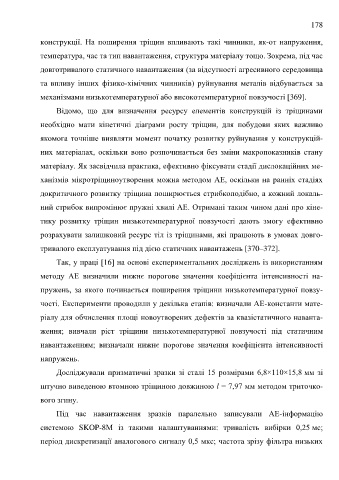

               конструкції.  На  поширення  тріщин  впливають  такі  чинники,  як-от  напруження,

               температура, час та тип навантаження, структура матеріалу тощо. Зокрема, під час

               довготривалого статичного навантаження (за відсутності агресивного середовища

               та  впливу  інших  фізико-хімічних  чинників)  руйнування  металів  відбувається  за

               механізмами низькотемпературної або високотемпературної повзучості [369].

                     Відомо,  що  для  визначення  ресурсу  елементів  конструкцій  із  тріщинами

               необхідно  мати  кінетичні  діаграми  росту  тріщин,  для  побудови  яких  важливо

               якомога точніше виявляти момент початку розвитку руйнування у конструкцій-

               них  матеріалах,  оскільки  воно  розпочинається  без  зміни  макропоказників  стану

               матеріалу. Як засвідчила практика, ефективно фіксувати стадії дислокаційних ме-

               ханізмів мікротріщиноутворення можна методом АЕ, оскільки на ранніх стадіях

               докритичного розвитку тріщина поширюється стрибкоподібно, а кожний локаль-

               ний стрибок випромінює пружні хвилі АЕ. Отримані таким чином дані про кіне-


               тику  розвитку  тріщин  низькотемпературної  повзучості  дають  змогу  ефективно
               розрахувати залишковий ресурс тіл із тріщинами, які працюють в умовах довго-


               тривалого експлуатування під дією статичних навантажень [370–372].
                     Так, у праці [16] на основі експериментальних досліджень із використанням


               методу  АЕ  визначили  нижнє  порогове  значення  коефіцієнта  інтенсивності  на-
               пружень, за якого починається поширення  тріщини низькотемпературної повзу-


               чості. Експерименти проводили у декілька етапів: визначали АЕ-константи мате-

               ріалу для обчислення площі новоутворених дефектів за квазістатичного наванта-

               ження;  вивчали  ріст  тріщини  низькотемпературної  повзучості  під  статичним

               навантаженням;  визначали  нижнє  порогове  значення  коефіцієнта  інтенсивності

               напружень.

                     Досліджували  призматичні  зразки  зі  сталі  15  розмірами  6,8×110×15,8 мм  зі

               штучно виведеною втомною тріщиною довжиною l = 7,97 мм методом триточко-

               вого згину.

                     Під  час  навантаження  зразків  паралельно  записували  АЕ-інформацію

               системою  SKOP-8М  із  такими  налаштуваннями:  тривалість  вибірки  0,25 мс;

               період дискретизації аналогового сигналу 0,5 мкс; частота зрізу фільтра низьких
   173   174   175   176   177   178   179   180   181   182   183
