176

а б

в г

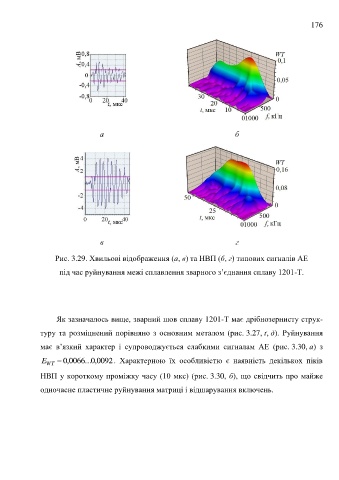

Рис. 3.29. Хвильові відображення (а, в) та НВП (б, г) типових сигналів АЕ

під час руйнування межі сплавлення зварного з’єднання сплаву 1201-Т.

Як зазначалось вище, зварний шов сплаву 1201-Т має дрібнозернисту струк-

туру та розміцнений порівняно з основним металом (рис. 3.27, ґ, д). Руйнування

має в’язкий характер і супроводжується слабкими сигналам АЕ (рис. 3.30, а) з

E WT  , 0 0066 ... , 0 0092. Характерною їх особливістю є наявність декількох піків

НВП у короткому проміжку часу (10 мкс) (рис. 3.30, б), що свідчить про майже

одночасне пластичне руйнування матриці і відшарування включень.
