172

Характер зламу основного металу (рис. 3.26) відповідає крихко-в’язкому

типу. Злам складається з крупних випуклостей та вм’ятин, поверхня яких всіяна

дрібними квазівідкольними фасетками. Співставивши мікроструктуру та фракто-

граму основного металу сплаву 1201-Т бачимо, що форма та розміри зерен

співпадають із розмірами випуклостей та впадин і становлять приблизно

120…150 мкм. Геометрія включень вторинної фази Al Сu на мікроструктурі
2
співмірна з розмірами крихких відколів на мікрофрактограмі (25…35 мкм).

а б

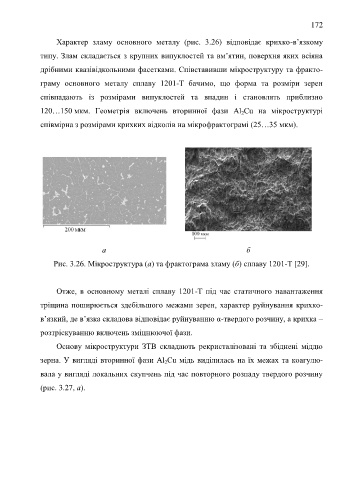

Рис. 3.26. Мікроструктура (а) та фрактограма зламу (б) сплаву 1201-Т [29].

Отже, в основному металі сплаву 1201-Т під час статичного навантаження

тріщина поширюється здебільшого межами зерен, характер руйнування крихко-

в’язкий, де в’язка складова відповідає руйнуванню α-твердого розчину, а крихка –

розтріскуванню включень зміцнюючої фази.

Основу мікроструктури ЗТВ складають рекристалізовані та збіднені міддю

зерна. У вигляді вторинної фази Al Сu мідь виділилась на їх межах та коагулю-
2
вала у вигляді локальних скупчень під час повторного розпаду твердого розчину

(рис. 3.27, а).
