Page 171 - dyser_Stankevych
P. 171
171

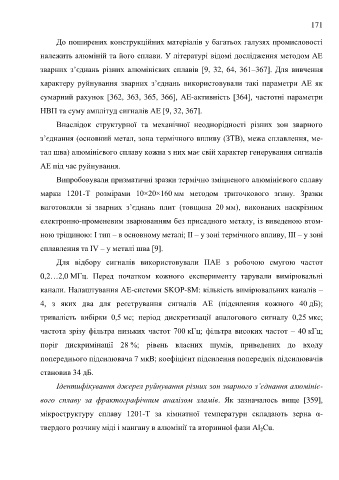

До поширених конструкційних матеріалів у багатьох галузях промисловості
належить алюміній та його сплави. У літературі відомі дослідження методом АЕ
зварних з’єднань різних алюмінієвих сплавів [9, 32, 64, 361–367]. Для вивчення
характеру руйнування зварних з’єднань використовували такі параметри АЕ як
сумарний рахунок [362, 363, 365, 366], АЕ-активність [364], частотні параметри
НВП та суму амплітуд сигналів АЕ [9, 32, 367].
Внаслідок структурної та механічної неоднорідності різних зон зварного
з’єднання (основний метал, зона термічного впливу (ЗТВ), межа сплавлення, ме-
тал шва) алюмінієвого сплаву кожна з них має свій характер генерування сигналів
АЕ під час руйнування.
Випробовували призматичні зразки термічно зміцненого алюмінієвого сплаву
марки 1201-Т розмірами 10×20×160 мм методом триточкового згину. Зразки
виготовляли зі зварних з’єднань плит (товщина 20 мм), виконаних наскрізним
електронно-променевим зварюванням без присадного металу, із виведеною втом-
ною тріщиною: І тип – в основному металі; ІІ – у зоні термічного впливу, ІІІ – у зоні
сплавлення та ІV – у металі шва [9].
Для відбору сигналів використовували ПАЕ з робочою смугою частот
0,2…2,0 МГц. Перед початком кожного експерименту тарували вимірювальні
канали. Налаштування АЕ-системи SKOP-8М: кількість вимірювальних каналів –
4, з яких два для реєстрування сигналів АЕ (підсилення кожного 40 дБ);
тривалість вибірки 0,5 мс; період дискретизації аналогового сигналу 0,25 мкс;
частота зрізу фільтра низьких частот 700 кГц; фільтра високих частот – 40 кГц;
поріг дискримінації 28 %; рівень власних шумів, приведених до входу
попереднього підсилювача 7 мкВ; коефіцієнт підсилення попередніх підсилювачів
становив 34 дБ.
Ідентифікування джерел руйнування різних зон зварного з’єднання алюмініє-
вого сплаву за фрактографічним аналізом зламів. Як зазначалось вище [359],
мікроструктуру сплаву 1201-Т за кімнатної температури складають зерна α-
твердого розчину міді і мангану в алюмінії та вторинної фази Al Сu.
2
