129

стані від епіцентру, що дорівнює половині товщини бездефектного шару, а спів-

відношення жорсткостей матеріалів компонент суттєво не впливає на характер

зміни частотних залежностей амплітуд переміщень.

а б

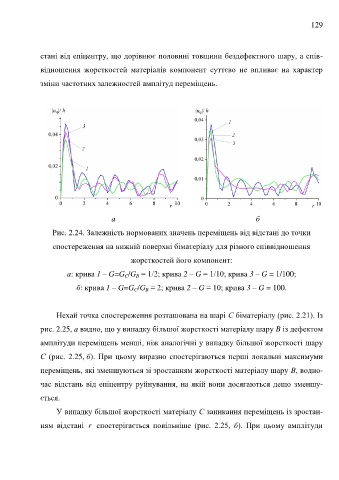

Рис. 2.24. Залежність нормованих значень переміщень від відстані до точки

спостереження на нижній поверхні біматеріалу для різного співвідношення

жорсткостей його компонент:

а: крива 1 – G=G /G = 1/2; крива 2 – G = 1/10; крива 3 – G = 1/100;
C
B
б: крива 1 – G=G /G = 2; крива 2 – G = 10; крива 3 – G = 100.
C
B

Нехай точка спостереження розташована на шарі С біматеріалу (рис. 2.21). Із

рис. 2.25, а видно, що у випадку більшої жорсткості матеріалу шару B із дефектом

амплітуди переміщень менші, ніж аналогічні у випадку більшої жорсткості шару

С (рис. 2.25, б). При цьому виразно спостерігаються перші локальні максимуми

переміщень, які зменшуються зі зростанням жорсткості матеріалу шару B, водно-

час відстань від епіцентру руйнування, на якій вони досягаються дещо зменшу-

ється.

У випадку більшої жорсткості матеріалу С заникання переміщень із зростан-

ням відстані r спостерігається повільніше (рис. 2.25, б). При цьому амплітуди
