127
в г

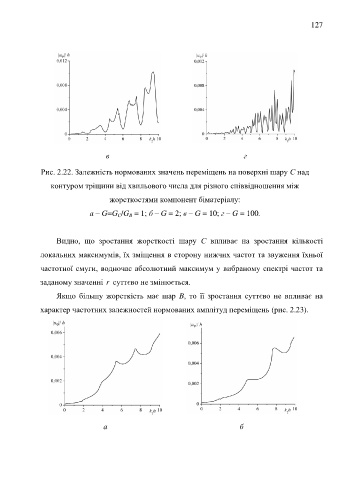

Рис. 2.22. Залежність нормованих значень переміщень на поверхні шару С над
контуром тріщини від хвильового числа для різного співвідношення між
жорсткостями компонент біматеріалу:
а – G=G /G = 1; б – G = 2; в – G = 10; г – G = 100.
B
C
Видно, що зростання жорсткості шару С впливає на зростання кількості
локальних максимумів, їх зміщення в сторону нижчих частот та звуження їхньої
частотної смуги, водночас абсолютний максимум у вибраному спектрі частот та
заданому значенні r суттєво не змінюється.
Якщо більшу жорсткість має шар B, то її зростання суттєво не впливає на
характер частотних залежностей нормованих амплітуд переміщень (рис. 2.23).
а б
