130

переміщень для співвідношення G=G /G = 100 (крива 3) більші, ніж для G = 10
B
C
(крива 2), але менші, ніж для G = 2 (крива 1).

а б

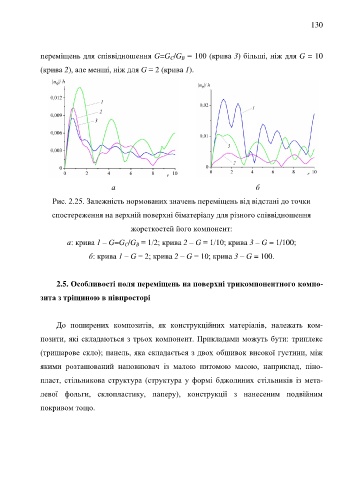

Рис. 2.25. Залежність нормованих значень переміщень від відстані до точки

спостереження на верхній поверхні біматеріалу для різного співвідношення

жорсткостей його компонент:

а: крива 1 – G=G /G = 1/2; крива 2 – G = 1/10; крива 3 – G = 1/100;
В
С
б: крива 1 – G = 2; крива 2 – G = 10; крива 3 – G = 100.

2.5. Особливості поля переміщень на поверхні трикомпонентного компо-

зита з тріщиною в півпросторі

До поширених композитів, як конструкційних матеріалів, належать ком-

позити, які складаються з трьох компонент. Прикладами можуть бути: триплекс

(тришарове скло); панель, яка складається з двох обшивок високої густини, між

якими розташований наповнювач із малою питомою масою, наприклад, піно-

пласт, стільникова структура (структура у формі бджолиних стільників із мета-

левої фольги, склопластику, паперу), конструкції з нанесеним подвійним

покривом тощо.
