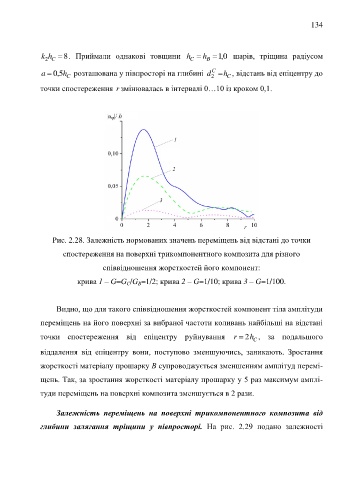

Page 134 - dyser_Stankevych

134

k h  8. Приймали однакові товщини h C  h B  0 , 1 шарів, тріщина радіусом
2 C

C
a 0 5 , h розташована у півпросторі на глибині d  h , відстань від епіцентру до
C
C
2
точки спостереження r змінювалась в інтервалі 0…10 із кроком 0,1.

Рис. 2.28. Залежність нормованих значень переміщень від відстані до точки

спостереження на поверхні трикомпонентного композита для різного

співвідношення жорсткостей його компонент:

крива 1 – G=G /G =1/2; крива 2 – G=1/10; крива 3 – G=1/100.
B
C

Видно, що для такого співвідношення жорсткостей компонент тіла амплітуди

переміщень на його поверхні за вибраної частоти коливань найбільші на відстані

точки спостереження від епіцентру руйнування r  2h , за подальшого
C
віддалення від епіцентру вони, поступово зменшуючись, заникають. Зростання

жорсткості матеріалу прошарку В супроводжується зменшенням амплітуд перемі-

щень. Так, за зростання жорсткості матеріалу прошарку у 5 раз максимум амплі-

туди переміщень на поверхні композита зменшується в 2 рази.

Залежність переміщень на поверхні трикомпонентного композита від
глибини залягання тріщини у півпросторі. На рис. 2.29 подано залежності
