P. 124
124

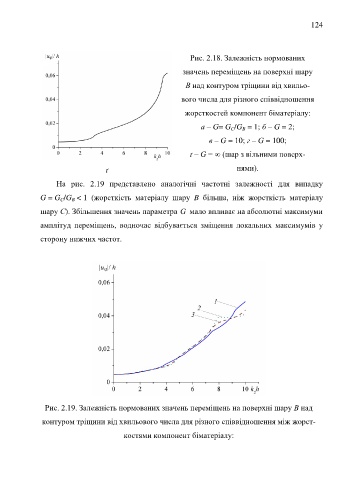

Рис. 2.18. Залежність нормованих
значень переміщень на поверхні шару
В над контуром тріщини від хвильо-
вого числа для різного співвідношення
жорсткостей компонент біматеріалу:
а – G= G /G = 1; б – G = 2;
C
B
в – G = 10; г – G = 100;
ґ – G = ∞ (шар з вільними поверх-
ґ нями).
На рис. 2.19 представлено аналогічні частотні залежності для випадку
G = G /G < 1 (жорсткість матеріалу шару B більша, ніж жорсткість матеріалу
B
C
шару С). Збільшення значень параметра G мало впливає на абсолютні максимуми
амплітуд переміщень, водночас відбувається зміщення локальних максимумів у
сторону нижчих частот.
Рис. 2.19. Залежність нормованих значень переміщень на поверхні шару В над
контуром тріщини від хвильового числа для різного співвідношення між жорст-
костями компонент біматеріалу:
