120

жорсткості шару максимум амплітуди переміщень зменшується на 38% (криві 1 і

2 рис. 2.14, б).

Залежність переміщень на поверхні шару C від глибини залягання

тріщини в півпросторі за сталої частоти. На рис. 2.15 подано залежності

нормованих переміщень u / h на поверхні композита від глибини залягання

С
B
тріщини d у півпросторі за різного співвідношення жорсткостей матеріалів
2
8
компонент композита та фіксованої частоти коливань k h  . При цьому
2 C
h C  h B  0 , 1 , a 0 5 , h , r  5 , 0 h . Глибина залягання змінювалась у діапазоні
C
C
h ... 10 h із кроком 0,2.
C
C

а б

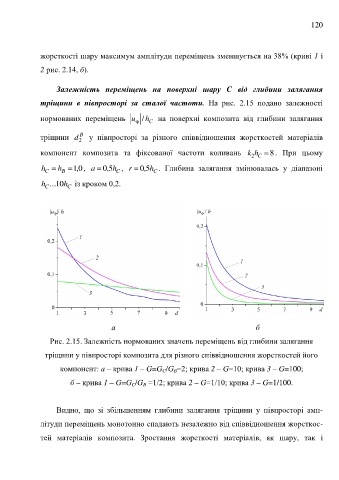

Рис. 2.15. Залежність нормованих значень переміщень від глибини залягання

тріщини у півпросторі композита для різного співвідношення жорсткостей його

компонент: а – крива 1 – G=G /G =2; крива 2 – G=10; крива 3 – G=100;
C
B
б – крива 1 – G=G /G =1/2; крива 2 – G=1/10; крива 3 – G=1/100.
B
C

Видно, що зі збільшенням глибини залягання тріщини у півпросторі амп-

літуди переміщень монотонно спадають незалежно від співвідношення жорсткос-

тей матеріалів композита. Зростання жорсткості матеріалів, як шару, так і
