119

нормованих переміщень u / h на поверхні композита від відстані r точки

С
спостереження до епіцентру руйнування за різного співвідношення жорсткостей

шару й півпростору та фіксованої частоти коливань k h  . Глибина залягання
8
2 C
B
тріщини d  h , радіус тріщини a 0 5 , h . Відстань від епіцентру руйнування r
C
2
C
змінювалась у діапазоні 0…10 із кроком 0,2.

а б

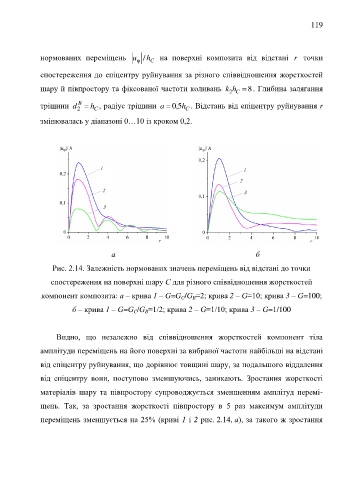

Рис. 2.14. Залежність нормованих значень переміщень від відстані до точки

спостереження на поверхні шару С для різного співвідношення жорсткостей

компонент композита: а – крива 1 – G=G /G =2; крива 2 – G=10; крива 3 – G=100;
C
B
б – крива 1 – G=G /G =1/2; крива 2 – G=1/10; крива 3 – G=1/100
B
C

Видно, що незалежно від співвідношення жорсткостей компонент тіла

амплітуди переміщень на його поверхні за вибраної частоти найбільші на відстані

від епіцентру руйнування, що дорівнює товщині шару, за подальшого віддалення

від епіцентру вони, поступово зменшуючись, заникають. Зростання жорсткості

матеріалів шару та півпростору супроводжується зменшенням амплітуд перемі-

щень. Так, за зростання жорсткості півпростору в 5 раз максимум амплітуди

переміщень зменшується на 25% (криві 1 і 2 рис. 2.14, а), за такого ж зростання
