Page 143 - Дисертація_Сободош_Наталія_Йосипівна

143

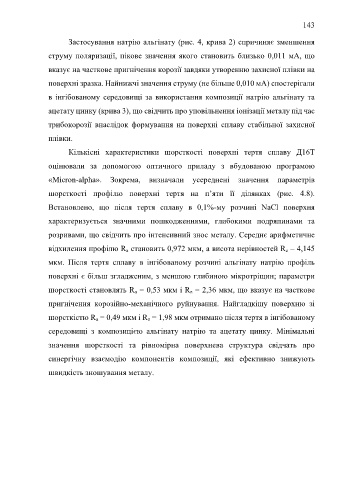

Застосування натрію альгінату (рис. 4, крива 2) спричиняє зменшення

струму поляризації, пікове значення якого становить близько 0,011 мА, що

вказує на часткове пригнічення корозії завдяки утворенню захисної плівки на

поверхні зразка. Найнижчі значення струму (не більше 0,010 мА) спостерігали

в інгібованому середовищі за використання композиції натрію альгінату та

ацетату цинку (крива 3), що свідчить про уповільнення іонізації металу під час

трибокорозії внаслідок формування на поверхні сплаву стабільної захисної

плівки.

Кількісні характеристики шорсткості поверхні тертя сплаву Д16Т

оцінювали за допомогою оптичного приладу з вбудованою програмою

«Micron-alpha». Зокрема, визначали усереднені значення параметрів

шорсткості профілю поверхні тертя на п’яти її ділянках (рис. 4.8).

Встановлено, що після тертя сплаву в 0,1%-му розчині NaCl поверхня

характеризується значними пошкодженнями, глибокими подряпинами та

розривами, що свідчить про інтенсивний знос металу. Середнє арифметичне

відхилення профілю R a становить 0,972 мкм, а висота нерівностей R z – 4,145
мкм. Після тертя сплаву в інгібованому розчині альгінату натрію профіль

поверхні є більш згладженим, з меншою глибиною мікротріщин; параметри
шорсткості становлять R a = 0,53 мкм і R z = 2,36 мкм, що вказує на часткове

пригнічення корозійно-механічного руйнування. Найгладкішу поверхню зі
шорсткістю R a = 0,49 мкм і R z = 1,98 мкм отримано після тертя в інгібованому

середовищі з композицією альгінату натрію та ацетату цинку. Мінімальні

значення шорсткості та рівномірна поверхнева структура свідчать про

синергічну взаємодію компонентів композиції, які ефективно знижують

швидкість зношування металу.
