Page 107 - Дисертація_Сободош_Наталія_Йосипівна

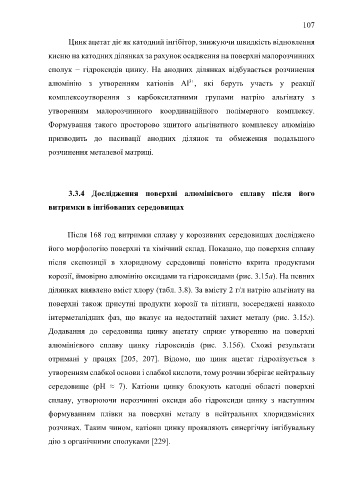

107

Цинк ацетат діє як катодний інгібітор, знижуючи швидкість відновлення

кисню на катодних ділянках за рахунок осадження на поверхні малорозчинних

сполук − гідроксидів цинку. На анодних ділянках відбувається розчинення

3+
алюмінію з утворенням катіонів Al , які беруть участь у реакції
комплексоутворення з карбоксилатними групами натрію альгінату з

утворенням малорозчинного координаційного полімерного комплексу.

Формування такого просторово зшитого альгінатного комплексу алюмінію

призводить до пасивації анодних ділянок та обмеження подальшого

розчинення металевої матриці.

3.3.4 Дослідження поверхні алюмінієвого сплаву після його

витримки в інгібованих середовищах

Після 168 год витримки сплаву у корозивних середовищах досліджено

його морфологію поверхні та хімічний склад. Показано, що поверхня сплаву
після експозиції в хлоридному середовищі повністю вкрита продуктами

корозії, ймовірно алюмінію оксидами та гідроксидами (рис. 3.15а). На певних
ділянках виявлено вміст хлору (табл. 3.8). За вмісту 2 г/л натрію альгінату на

поверхні також присутні продукти корозії та пітинги, зосереджені навколо
інтерметалідних фаз, що вказує на недостатній захист металу (рис. 3.15г).

Додавання до середовища цинку ацетату сприяє утворенню на поверхні

алюмінієвого сплаву цинку гідроксидів (рис. 3.15б). Схожі результати

отримані у працях [205, 207]. Відомо, що цинк ацетат гідролізується з

утворенням слабкої основи і слабкої кислоти, тому розчин зберігає нейтральну

середовище (pH ≈ 7). Катіони цинку блокують катодні області поверхні

сплаву, утворюючи нерозчинні оксиди або гідроксиди цинку з наступним

формуванням плівки на поверхні металу в нейтральних хлоридвмісних

розчинах. Таким чином, катіони цинку проявляють синергічну інгібувальну

дію з органічними сполуками [229].
