Page 102 - Дисертація_Сободош_Наталія_Йосипівна

102

За присутності композиції цинку ацетату та натрій альгінату пік

фазового кута алюмінієвого сплаву зміщується в бік вищих частот змінного

струму та збільшується його максимум до 80°, що вказує на формування на

поверхні металу стійкої захисної плівки.

Імпедансні спектри алюмінієвого сплаву (рис. 3.12), записані після 3 год

та 24 год витримки у корозивному та інгібованих розчинах, моделювали за

допомогою електричного еквівалентного кола (рис. 3.8) та програми EIS

Specrum Analyser.

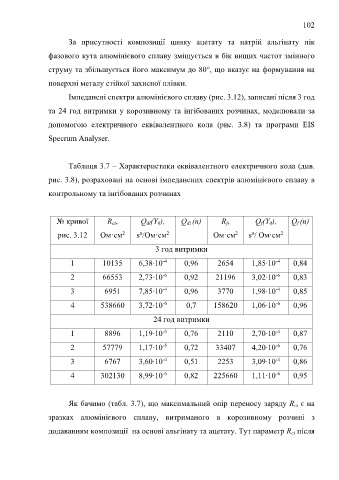

Таблиця 3.7 – Характеристики еквівалентного електричного кола (див.

рис. 3.8), розраховані на основі імпедансних спектрів алюмінієвого сплаву в

контрольному та інгібованих розчинах

№ кривої R ct, Q dl(Y 0), Q dl (n) R f, Q f(Y 0), Q f (n)
n
2
n
2
2
2
рис. 3.12 Ом·см s /Ом·см Ом·см s / Ом·см
3 год витримки
-4
1 10135 6,38∙10 0,96 2654 1,85∙10 0,84
-4
-6
-6
2 66553 2,73∙10 0,92 21196 3,02∙10 0,83
-4
-4
3 6951 7,85∙10 0,96 3770 1,98∙10 0,85
-6
4 538660 3,72∙10 0,7 158620 1,06∙10 0,96
-6
24 год витримки
-4
-3
1 8896 1,19∙10 0,76 2110 2,70∙10 0,87
-6
2 57779 1,17∙10 0,72 33407 4,20∙10 0,76
-5
-4
-4
3 6767 3,60∙10 0,51 2253 3,09∙10 0,86
-6
-6
4 302130 8,99∙10 0,82 225660 1,11∙10 0,95

Як бачимо (табл. 3.7), що максимальний опір переносу заряду R ct є на

зразках алюмінієвого сплаву, витриманого в корозивному розчині з

додаванням композиції на основі альгінату та ацетату. Тут параметр R ct після
