Page 111 - Дисертація_Сободош_Наталія_Йосипівна

111

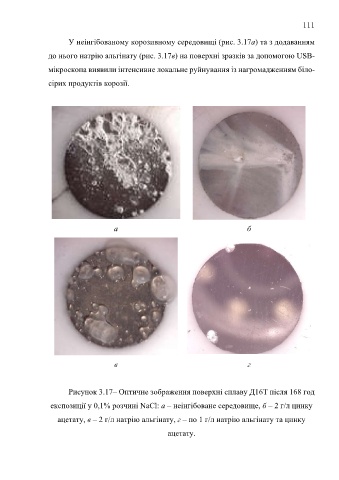

У неінгібованому корозивному середовищі (рис. 3.17а) та з додаванням

до нього натрію альгінату (рис. 3.17в) на поверхні зразків за допомогою USB-

мікроскопа виявили інтенсивне локальне руйнування із нагромадженням біло-

сірих продуктів корозії.

a б

в г

Рисунок 3.17– Оптичне зображення поверхні сплаву Д16T після 168 год

експозиції у 0,1% розчині NaCl: a – неінгібоване середовище, б – 2 г/л цинку

ацетату, в – 2 г/л натрію альгінату, г – по 1 г/л натрію альгінату та цинку

ацетату.
