Page 108 - Дисертація_Сободош_Наталія_Йосипівна
P. 108
108

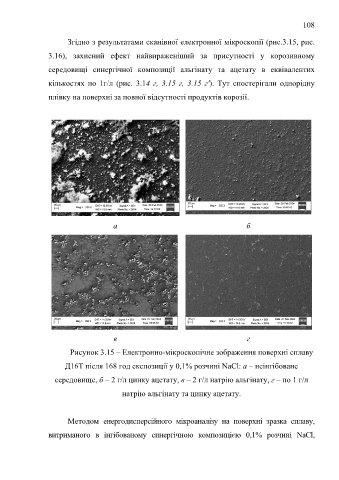

Згідно з результатами сканівної електронної мікроскопії (рис.3.15, рис.
3.16), захисний ефект найвираженіший за присутності у корозивному
середовищі синергічної композиції альгінату та ацетату в еквівалентих
кількостях по 1г/л (рис. 3.14 г, 3.15 г, 3.15 г'). Тут спостерігали однорідну
плівку на поверхні за повної відсутності продуктів корозії.
а б
в г
Рисунок 3.15 – Електронно-мікроскопічне зображення поверхні сплаву
Д16T після 168 год експозиції у 0,1% розчині NaCl: a – неінгібоване
середовище, б – 2 г/л цинку ацетату, в – 2 г/л натрію альгінату, г – по 1 г/л
натрію альгінату та цинку ацетату.
Методом енергодисперсійного мікроаналізу на поверхні зразка сплаву,
витриманого в інгібованому синергічною композицією 0,1% розчині NaCl,
