Page 112 - Дисертація_Сободош_Наталія_Йосипівна

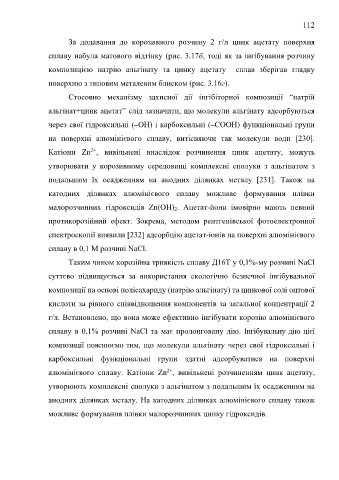

112

За додавання до корозивного розчину 2 г/л цинк ацетату поверхня

сплаву набула матового відтінку (рис. 3.17б, тоді як за інгібування розчину

композицією натрію альгінату та цинку ацетату сплав зберігав гладку

поверхню з типовим металевим блиском (рис. 3.16г).

Стосовно механізму захисної дії інгібіторної композиції “натрій

альгінат+цинк ацетат” слід зазначити, що молекули альгінату адсорбуються

через свої гідроксильні (–OН) і карбоксильні (–СООН) функціональні групи

на поверхні алюмінієвого сплаву, витісняючи так молекули води [230].

2+
Катіони Zn , вивільнені внаслідок розчинення цинк ацетату, можуть
утворювати у корозивному середовищі комплексні сполуки з альгінатом з

подальшим їх осадженням на анодних ділянках металу [231]. Також на

катодних ділянках алюмінієвого сплаву можливе формування плівки

малорозчинних гідроксидів Zn(OH) 2. Ацетат-йони імовірно мають певний

протикорозійний ефект. Зокрема, методом рентгенівської фотоелектронної

спектроскопії виявили [232] адсорбцію ацетат-іонів на поверхні алюмінієвого

сплаву в 0,1 M розчині NaCl.

Таким чином корозійна тривкість сплаву Д16T у 0,1%-му розчині NaCl

суттєво підвищується за використання екологічно безпечної інгібувальної
композиції на основі полісахариду (натрію альгінату) та цинкової солі оцтової

кислоти за рівного співвідношення компонентів за загальної концентрації 2
г/л. Встановлено, що вона може ефективно інгібувати корозію алюмінієвого

сплаву в 0,1% розчині NaCl та має пролонговану дію. Інгібувальну дію цієї

композиції пояснюємо тим, що молекули альгінату через свої гідроксильні і

карбоксильні функціональні групи здатні адсорбуватися на поверхні

2+
алюмінієвого сплаву. Катіони Zn , вивільнені розчиненням цинк ацетату,
утворюють комплексні сполуки з альгінатом з подальшим їх осадженням на

анодних ділянках металу. На катодних ділянках алюмінієвого сплаву також

можливе формування плівки малорозчинних цинку гідроксидів.
