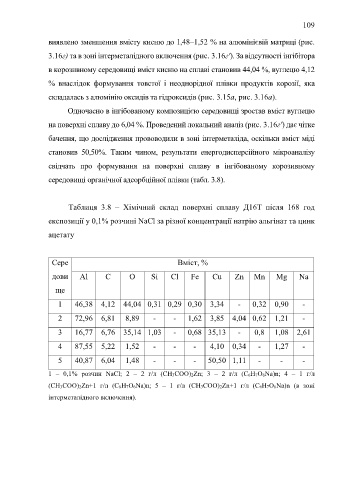

Page 109 - Дисертація_Сободош_Наталія_Йосипівна

109

виявлено зменшення вмісту кисню до 1,48–1,52 % на алюмінієвій матриці (рис.

3.16г) та в зоні інтерметалідного включення (рис. 3.16г'). За відсутності інгібітора

в корозивному середовищі вміст кисню на сплаві становив 44,04 %, вуглецю 4,12

% внаслідок формування товстої і неоднорідної плівки продуктів корозії, яка

складалась з алюмінію оксидів та гідроксидів (рис. 3.15a, рис. 3.16а).

Одночасно в інгібованому композицією середовищі зростав вміст вуглецю

на поверхні сплаву до 6,04 %. Проведений локальний аналіз (рис. 3.16г') дає чітке

бачення, що дослідження прововодили в зоні інтерметаліда, оскільки вміст міді

становив 50,50%. Таким чином, результати енергодисперсійного мікроаналізу

свідчать про формування на поверхні сплаву в інгібованому корозивному

середовищі органічної адсорбційної плівки (табл. 3.8).

Таблиця 3.8 – Хімічний склад поверхні сплаву Д16T після 168 год

експозиції у 0,1% розчині NaCl за різної концентрації натрію альгінат та цинк

ацетату

Сере Вміст, %

дови Al C O Si Cl Fe Cu Zn Mn Mg Na

ще

1 46,38 4,12 44,04 0,31 0,29 0,30 3,34 - 0,32 0,90 -

2 72,96 6,81 8,89 - - 1,62 3,85 4,04 0,62 1,21 -

3 16,77 6,76 35,14 1,03 - 0,68 35,13 - 0,8 1,08 2,61

4 87,55 5,22 1,52 - - - 4,10 0,34 - 1,27 -

5 40,87 6,04 1,48 - - - 50,50 1,11 - - -

1 – 0,1% розчин NaCl; 2 – 2 г/л (СH3COO)2Zn; 3 – 2 г/л (C6H7O6Na)n; 4 – 1 г/л

(СH3COO)2Zn+1 г/л (C6H7O6Na)n; 5 – 1 г/л (СH3COO)2Zn+1 г/л (C6H7O6Na)n (в зоні
інтерметалідного включення).
