90

Часто її проводять на основі емпіричних досліджень із використанням

руйнівних методів діагностики. Такий шлях є достатньо затратний і тому

створення неруйнівних методів, які дозволяють проводити оцінку в процесі

обробки є актуальним і важливим завданням. Особливо це стосується

визначення розподілу механічних напружень по глибині.

4.2. Експериментальні дослідження стану поверхні низьковуглецевої

сталі, підданої абразивно-струменевій обробці.

Досліджували зразки із сталі Ст 20 які були піддані абразивно-

3
струменевій обробці [21]. Розмір зразків становив 55×55×9,8 мм . Режим
обробки: тиск стиснутого повітря 0,6 МПа, діаметр абразивного потоку 2

необроблена ділянка

оброблена ділянка

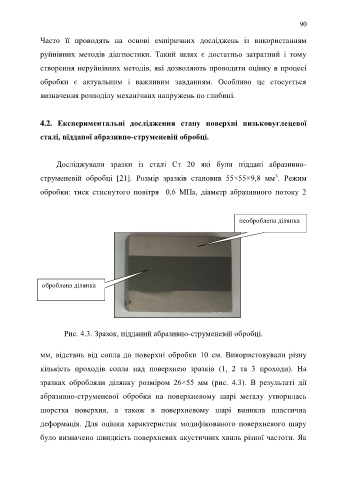

Рис. 4.3. Зразок, підданий абразивно-струменевій обробці.

мм, відстань від сопла до поверхні обробки 10 см. Використовували різну

кількість проходів сопла над поверхнею зразків (1, 2 та 3 проходи). На

зразках обробляли ділянку розміром 26×55 мм (рис. 4.3). В результаті дії

абразивно-струменевої обробки на поверхневому шарі металу утворилась

шорстка поверхня, а також в поверхневому шарі виникла пластична

деформація. Для оцінки характеристик модифікованого поверхневого шару

було визначено швидкість поверхневих акустичних хвиль різної частоти. Як
