91
відзначено в розділах 1 і 2, поверхнева акустична хвиля поширюється в
приповерхневому шарі товщиною в 2 Λ. Це дозволяє використати їх для
оцінки стану матеріалу. Використовуючи поверхневі хвилі різної частоти
можна досліджувати шари матеріалу на різній глибині від поверхні зразка.
Використовувалась методика вимірювання та перетворювачі описані в
розділі 2. Збуджуюча та реєструючи призми перетворювача були жорстко
з’єднані між собою для забезпечення постійної бази вимірювання. Величина
бази вимірювань становила близько 18 мм, що відповідає часу проходження
поверхневої акустичної хвилі за умови величини швидкості 3000 м/с – 6 мкс.
Збуджувався акустичний сигнал з частотою 3, 6 та 9 МГц. Частота
збудження визначалась частотою генератора 1, який показаний на рис. 2.7.
Також для збудження та прийому поверхневої хвилі відповідної частоти
використовувались перетворювачі, в яких застосовувалась п’єзоелектрична
кераміка ЦТС-19 різної товщини, що забезпечує збудження акустичної хвилі
на резонансній частоті. Для збудження поверхневої акустичної хвилі на
число
0 1 2 3 проходів
0
-2 1
2
-4
ΔV/V, % 3

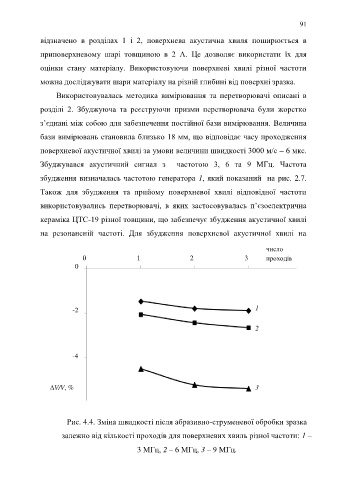

Рис. 4.4. Зміна швидкості після абразивно-струменевої обробки зразка
залежно від кількості проходів для поверхневих хвиль різної частоти: 1 –
3 МГц, 2 – 6 МГц, 3 – 9 МГц.
