Page 119 - Thesis_Oprysk_Volodymyr
P. 119
114
а) б)

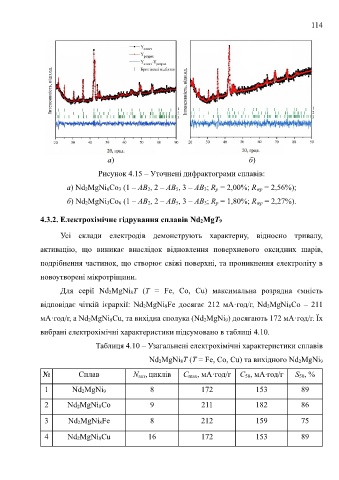

Рисунок 4.15 – Уточнені дифрактограми сплавів:
а) Nd 2MgNi 6Co 3 (1 – AB 2, 2 – AB 5, 3 – AB 3; R p = 2,00%; R wp = 2,56%);
б) Nd 2MgNi 3Co 6 (1 – AB 2, 2 – AB 5, 3 – AB 3; R p = 1,80%; R wp = 2,27%).
4.3.2. Електрохімічне гідрування сплавів Nd2MgT9
Усі склади електродів демонструють характерну, відносно тривалу,
активацію, що виникає внаслідок відновлення поверхневого оксидних шарів,
подрібнення частинок, що створює свіжі поверхні, та проникнення електроліту в
новоутворені мікротріщини.
Для серії Nd 2MgNi 8T (T = Fe, Co, Cu) максимальна розрядна ємність
відповідає чіткій ієрархії: Nd 2MgNi 8Fe досягає 212 мА·год/г, Nd 2MgNi 8Co – 211
мА·год/г, а Nd 2MgNi 8Cu, та вихідна сполука (Nd 2MgNi 9) досягають 172 мА·год/г. Їх
вибрані електрохімічні характеристики підсумовано в таблиці 4.10.
Таблиця 4.10 – Узагальнені електрохімічні характеристики сплавів
Nd 2MgNi 8T (T = Fe, Co, Cu) та вихідного Nd 2MgNi 9
№ Сплав N акт, циклів C max, мА·год/г C 50, мА∙год/г S 50, %
1 Nd 2MgNi 9 8 172 153 89
2 Nd 2MgNi 8Co 9 211 182 86
3 Nd 2MgNi 8Fe 8 212 159 75
4 Nd 2MgNi 8Cu 16 172 153 89
