Page 120 - Thesis_Oprysk_Volodymyr

115

Циклічна стабільність демонструє обернену залежність від максимальної

ємності (рис. 4.16а). Fe-заміщений сплав зазнає найбільшої деградації, втрачаючи

25% ємнсоті за 50 циклів – з 210 до 188 мА·год/г протягом п'ятдесяти циклів через

переважне окиснення заліза в лужному електроліті, утворення погано провідних

поверхневих плівок та прискорене механічне подрібнення внаслідок більшої

об'ємної деформації. Високий вміст AB 2 посилює механічну деградацію через

диференціальну невідповідність розширення на фазових межах. Co-заміщений

електрод демонструє покращену цикліку, зберігаючи 86% від максимальної

розрядної ємності (спадає з 195 до 178 мА·год/г), завдяки більшій електрохімічній

інертності Co. Cu-заміщені та вихідні сплави демонструють чудову стабільність

(89%), що відображає стійкість Cu до окиснення. Порівнявши дані з рис. 4.16а щодо

циклічної стійкості та фазовий склад зразків (табл. 4.9) можна побачити, що вищий

вміст фаз AB 3 та AB 5 сприяють повільнішій втраті ємності матеріалом.

а) б)

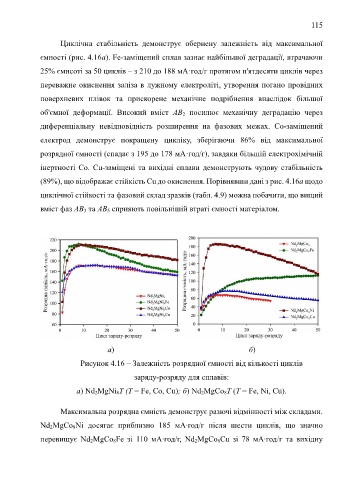

Рисунок 4.16 – Залежність розрядної ємності від кількості циклів

заряду-розряду для сплавів:

а) Nd 2MgNi 8T (T = Fe, Co, Cu); б) Nd 2MgCo 8T (T = Fe, Ni, Cu).

Максимальна розрядна ємність демонструє разючі відмінності між складами.

Nd 2MgCo 8Ni досягає приблизно 185 мА∙год/г після шести циклів, що значно

перевищує Nd 2MgCo 8Fe зі 110 мА∙год/г, Nd 2MgCo 8Cu зі 78 мА∙год/г та вихідну
