151

лазерний промінь розширювали з допомогою лінзи і він відбивався від

дзеркальної поверхні зразка. Проходження ПАХ спричинює зміщення поверхні

зразка і змінює просторовий розподіл фази відбитого променя та створює

просторову періодичну модуляцію інтенсивності, як показано на рис. 2.29.

Інтенсивність променя реєстрували фотоприймачем і виділяли її змінну

частину.

Вимірювали положення фотоприймача та відповідний часовий зсув

сигналів. На основі цих вимірювань визначали швидкість ПАХ. Яку

збуджували промодульованим сигналом частотою 2,5 МГц і тривалістю керую-

чого сигналу 3 мкс. Відповідно довжина хвилі ПАХ становила 1,2 мм. В якості

∆t, нс ∆t, нс

d = 0,1 мм d = 0,7 мм

х, мм х, мм

∆t, нс ∆t, нс

d = 1,5 мм d = 3,2 мм

х, мм
х, мм

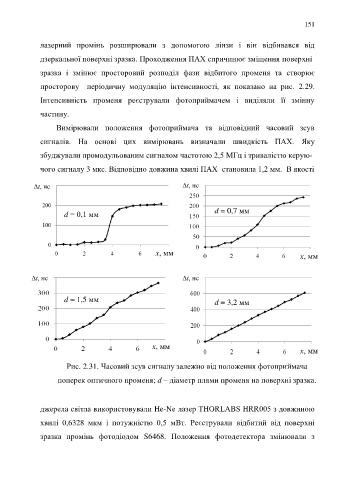

Рис. 2.31. Часовий зсув сигналу залежно від положення фотоприймача

поперек оптичного променя; d – діаметр плями променя на поверхні зразка.

джерела світла використовували He-Ne лазер THORLABS HRR005 з довжиною

хвилі 0,6328 мкм і потужністю 0,5 мВт. Реєстрували відбитий від поверхні

зразка промінь фотодіодом S6468. Положення фотодетектора змінювали з
